AUTOMATYCZNY ZASILACZ STEP UP DOWN NIEZAWODNY MODUŁ PRZETWORNICA NAPIĘCIA

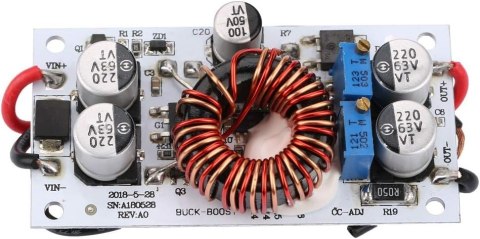

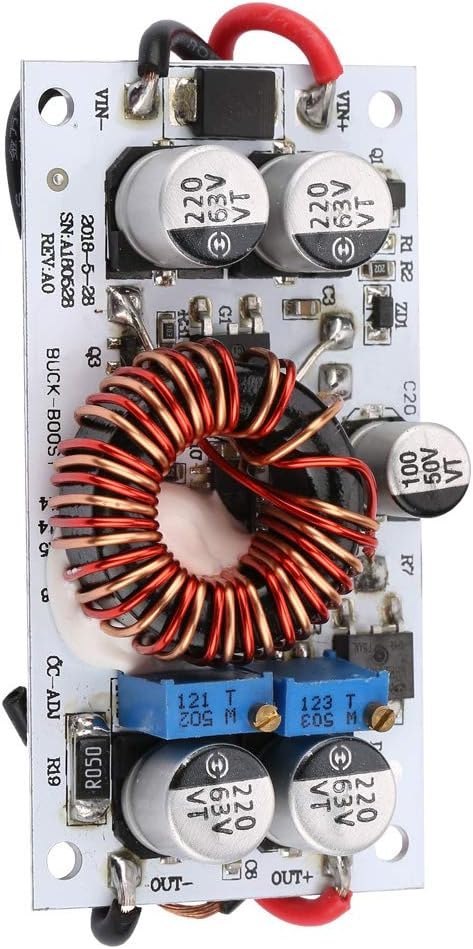

1. VIN+ to wejście dodatnie, a VIN- to wejście ujemne.
2. OUT+ to wyjście dodatnie, OUT- to wyjście ujemne.
3. Zakres regulacji stałego napięcia: DC2,5V-36V (zmniejszanie w kierunku zgodnym z ruchem wskazówek zegara, zwiększanie w kierunku przeciwnym do ruchu wskazówek zegara), wyreguluj napięcie wyjściowe bez obciążenia do wymaganego obciążenia, następnie podłącz obciążenie (należy wyregulować prąd stały do ​​maksimum przy stałym napięciu tryb ).
4. Zakres regulacji prądu stałego: 0,3A-5A (zmniejszanie zgodnie z ruchem wskazówek zegara, zwiększanie w kierunku przeciwnym do ruchu wskazówek zegara). Najpierw dostosuj napięcie wyjściowe bez obciążenia do wymagań obciążenia (napięcie bez obciążenia powinno być o 1-2 V wyższe niż napięcie obciążenia), ustaw prąd na minimum, a następnie powoli dostosuj prąd do wymagań obciążenia.
5. Gdy moc wyjściowa przekracza 35 W, należy wzmocnić odprowadzanie ciepła.
6. W przypadku korzystania z zasilacza impulsowego lub innego dodatkowego źródła zasilania do zasilania tego modułu, należy upewnić się, że moc zasilacza jest ponad dwukrotnie większa od mocy tego modułu.

Uwaga:

1. Napięcie i prąd wejściowy/wyjściowy nie mogą podczas pracy przekraczać wartości maksymalnej, aby uniknąć uszkodzenia zasilacza.
2. Podczas długotrwałej pracy należy zwrócić uwagę na wentylację i odprowadzanie ciepła, aby przedłużyć żywotność zasilacza.
